一、河道水質監測設備功能簡介

1.河道水質監測設備又稱一體化浮標水質在線監測站，河道水質監測設備集成適用于長期監測的水質傳感器，滿足城市河道水質在線監測，同時解決常規水質自動監測站建設占地大、基建投入高等問題。河道水質監測設備SFB采用增強型一體式錐體結構，增加設備穩定性和耐用性更符合浮體工程學。

可對湖泊或流域內的水文、水質和氣象參數進行實時測量。系統集數據采集、傳輸于一體，并具有超標短信報警功能、自動光感功能。具有測量參數多，測量精度高，存儲容量大，方便組網，運行穩定等特點。浮標采用無人值守的智能控制系統，完成對多個傳感器的數據采集以及數據的發送；太陽能電池板和大容量蓄電池組成太陽能供電系統，可保證系統在野外長期工作所需用電；浮標標體使用超高分子聚乙烯材料制作，具有較好的防腐能力、防止生物附著、不褪色、抗碰撞能力強、抗雷電、無磁性等特點，適宜于水庫等復雜的水文水動力條件。

2.SFB05款浮標是由水質傳感器（水溫、電導率、PH、溶解氧、氨氮）、數據采集儀、通訊系統、供電系統、整體 支架、水質監測平臺六部分組成。同時可擴展 濁度、COD等多項水質要素。數據采集儀具有數 據采集、實時時鐘、數據定時存儲、參數設定和標準2G/4G（GPRS）通信功能。

二、河道水質監測設備產品特點

1.易部署：各類型探頭進行高度集成，安裝方便；提供免費云平臺服務，系統快速上線；

2.易維護：設備安裝后，自行工作即可，無需人工值守，也可以通過遠程監控的方式保障設備的正常運行；

3.易擴展：傳感器探頭均使用統一的通信協議，可以快速對接原設備，快速擴展監測參數；

4.低功耗：設備可以實現低功耗狀態下，長時間運行，增加設備使用的便利性；

5.實時性：設備監測到的數據實時傳輸至云平臺，提升環境數據反饋的及時性。

三、河道水質監測設備技術參數

1.主體參數

產品名稱	描述
環境水質監測浮標	可實時實現多路參數在線監測。 可實現電池電量監控。 可實現云平臺數據監控、數據推送、 數據的存儲和報警功能；數據的無線發射功能。 峰值功耗為5W；傳感器功耗0.25W左右/只。 外形尺寸：800*350mm。浮體最大直徑790mm 重量：26kg
核心部件	描述
采集器數據采集	運行可靠，抗干擾，可集成多路RS485/MODBUS-RTU從站設備
采集器數據輸出	1路Rs485/JSON協議輸出
電池	鋰電池12VDC，20AH（默認）
太陽能電池板	18V/55W（默認）800mm圓太陽能板框架鋁合金定制
供電能力	定制選型；陰雨天間歇工作5天以上
位置指示（選配）	警示燈；GPS定位；
監測平臺	云平臺；手機/電腦多終端登錄
防護罩	304不銹鋼濾筒防護罩
浮體	直徑790mm，圓錐浮體*1一體式工程塑料

可選配傳感器的主要參數

序號	名稱	測量范圍	測量原理	測量精度	是否標配	備注
1	溫度	0~50℃	高精度數字傳感器	±0.3℃	?
2	pH	0~14（ph）	電化學（鹽橋）	±0.1PH	?
3	ORP	-1500mv~1500mv	電化學（鹽橋）	±6mv
4	電導率	0~5000uS/cm	接觸式電極法	±1.5%	?
5	濁度	0~40NTU（低濁）	散射光法	±1%		低濁可定制
		0~1000NTU（中濁）	散射光法	±1%		中濁可定制
		0~3000NTU（高濁）	散射光法	±1%		默認發
6	溶解氧	0~20mg/L	熒光壽命法	±2%	?
7	氨氮	0~100mg/l	離子選擇電極法	±1mg	?
8	cod	0~500mg/ L	UV254 吸收法	±5%		默認發、cod濁度一體
	濁度	0~400NTU	散射光法	±1%
9	懸浮物	0~2000mg/L	散射光法	±5%（取決于污泥同質性）
10	葉綠素	0~400ug/L	熒光法	R2>0.999

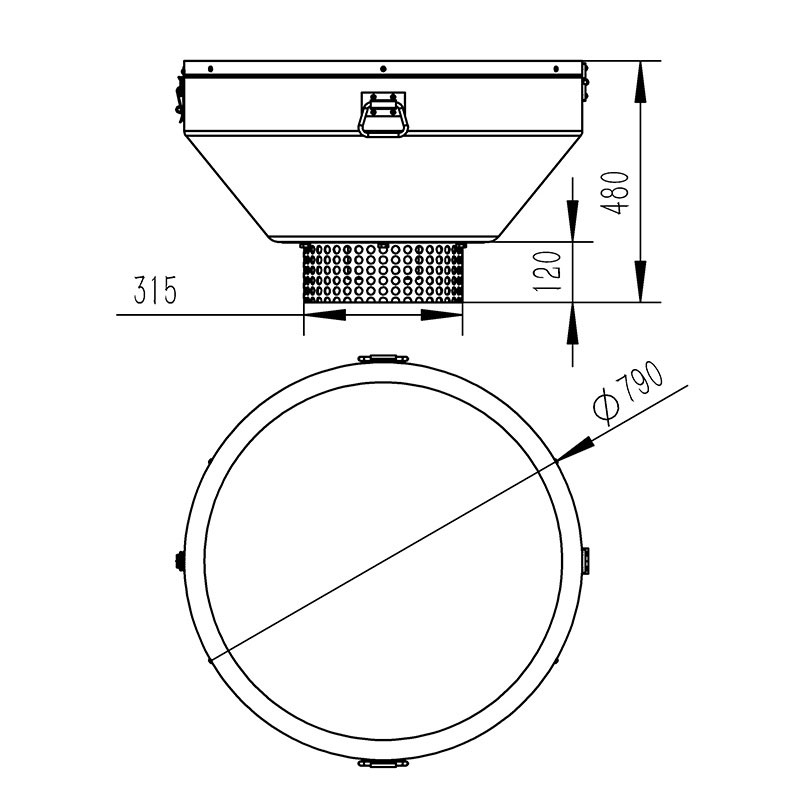

四、河道水質監測設備產品尺寸圖

五、河道水質監測設備設備安裝要求

1.遠離大功率無線電發射源

2.遠離高壓輸電線和微波無線電傳送通道

3.盡量靠近數據傳輸網絡

4.遠離強電磁干擾

六、河道水質監測設備云平臺介紹

1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測.無需額外安裝軟件。

2.支持多帳號、多設備登錄

3.支持實時數據展示與歷史數據展示儀表板

4.云服務器.云數據存儲，穩定可靠，易于擴展，負載均衡。

5.支持短信報警及閾值設置

6.支持地圖顯示、查看設備信息。

7.支持?jǐn)?shù)據曲線分析

8.支持?jǐn)?shù)據導出表格形式

9.支持?jǐn)?shù)據轉發，HJ-212協議，TCP轉發，http協議等。

10.支持?jǐn)?shù)據后處理功能

11.支持外置運行javascript腳本
